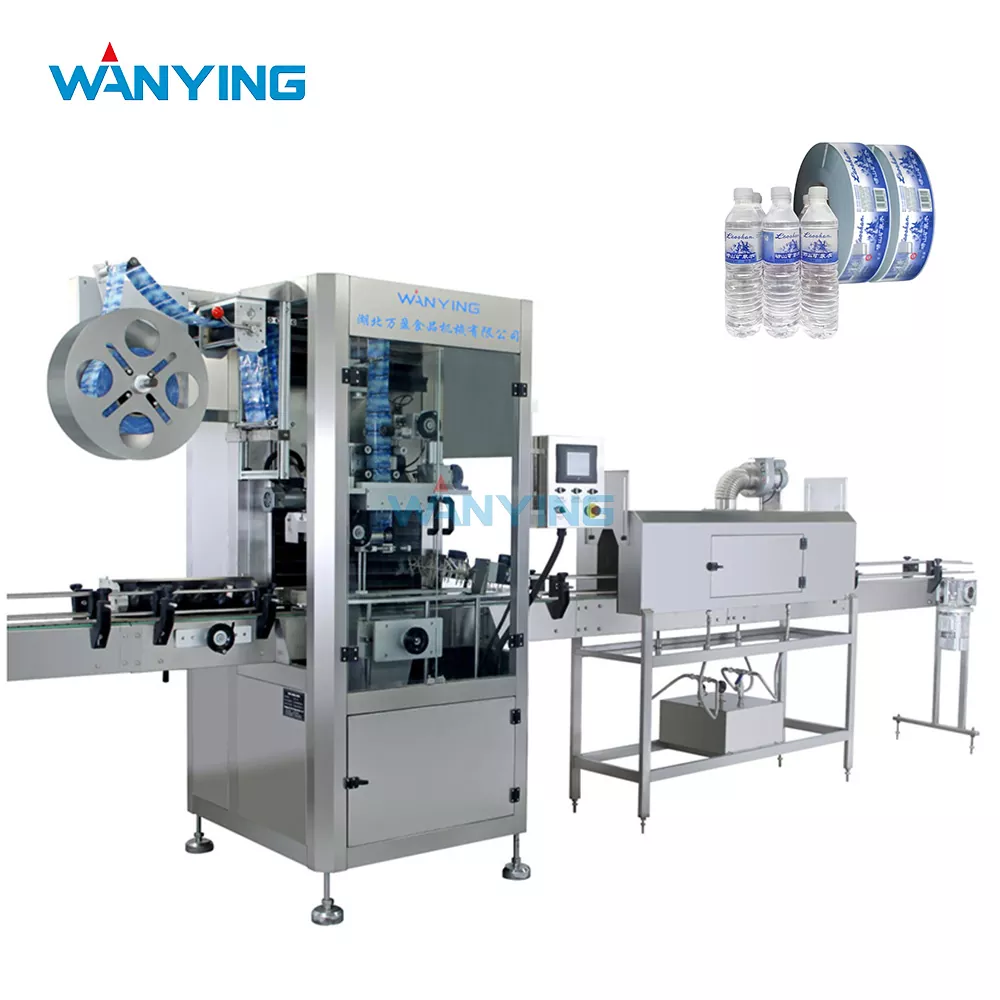

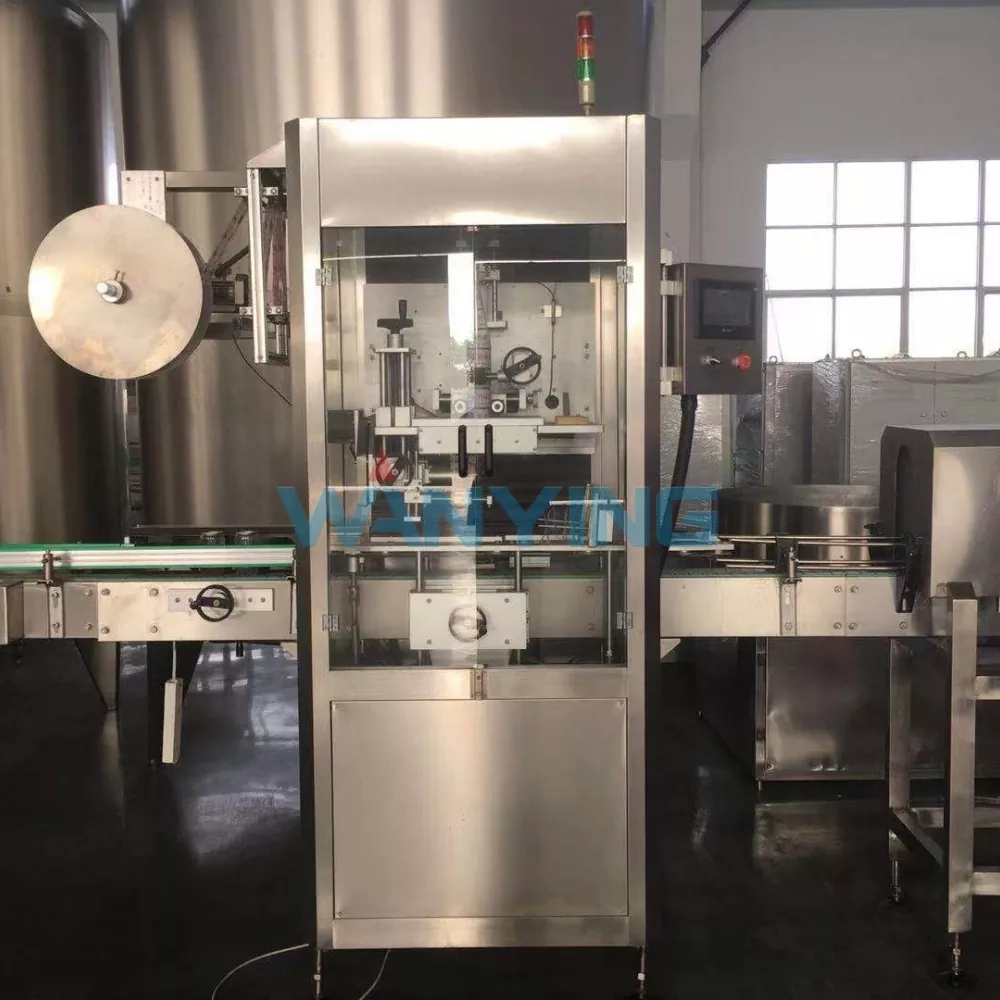

슬리브 라벨링 기계

당사의 기계는 정밀 필름 절단, 맨드릴 구동 슬리브 적용 및 열수축 터널을 통합하여 라벨 크기와 용기 모양에 따라 시간당 최대 25,000개 용기의 속도로 주름이 없고 정확하게 배치된 라벨을 제공합니다. 음료, 유제품, 조미료 및 발효 식품 생산 라인의 까다로운 환경을 위해 설계된 Wanying 슬리브 라벨링 기계는 서보 구동 필름 공급, 자동 접합 감지 및 빠른 전환을 위해 최대 100개의 라벨 레시피를 저장하는 사용자 친화적인 터치스크린 인터페이스를 갖추고 있습니다. 열기 순환 및 조정 가능한 공기 흐름 패턴을 특징으로 하는 에너지 효율적인 수축 터널 설계로 설계된 당사의 시스템은 다양한 필름 유형 및 두께에 걸쳐 일관된 수축을 보장하여 "개 귀", 주름 또는 복잡한 용기 형상 주변의 불완전 수축과 같은 업계의 일반적인 불만을 제거합니다.

제품 개요 – 모든 용기를 위한 다양한 장식

1 슬리브 라벨링 기계란 무엇입니까?

슬리브 라벨링 기계는 용기 주위에 미리 절단되거나 지속적으로 공급되는 열수축 필름을 적용합니다. 일반적으로 롤 형태로 공급되는 필름은 길이(용기 둘레와 겹치는 부분에 일치)로 절단되고, 맨드릴 시스템에 의해 개봉되고, 용기 위로 미끄러진 다음, 뜨거운 공기로 인해 필름이 용기 모양에 맞게 수축되는 열 터널을 통과합니다. 그 결과 목부터 바닥까지 덮는 전신 360° 라벨이 탄생하여 최대의 브랜딩 공간을 제공하고, 클로저 위로 확장 시 변조 방지 보호 기능을 제공합니다. Wanying 시스템은 두 가지 기본 모드로 작동합니다.

· 롤 공급 연속 작업 - 필름이 롤에서 꺼내어 절단 및 밀봉되어 즉시 슬리브를 형성하므로 원활한 라벨 부착이 필요한 고속 라인에 이상적입니다.

· 미리 절단된 슬리브 작업 – 미리 형성된 슬리브는 매거진에 로드되어 개별적으로 공급되므로 소규모 생산 작업이나 수동 슬리브 품질 검사가 필요한 불규칙한 컨테이너 모양에 적합합니다.

두 모드 모두 동일한 강력한 애플리케이션과 수축 터널 아키텍처를 공유하므로 슬리브 형식에 관계없이 일관성이 보장됩니다.

2 Wanying Sleeve 라벨링 기계를 선택하는 이유는 무엇입니까?

3 기술 사양(롤 공급 모델 – 표준 구성)

실제 생산 수요를 위한 엔지니어링 – 점점 사라지는 접근 방식

1 슬리브 라벨링의 지속적인 문제 해결

슬리브 라벨링은 장식적인 장점에도 불구하고 역사적으로 운영상 어려움을 겪어 왔습니다. 수년간 식품 및 음료 공장에 기계를 설치하면서 우리는 이러한 각 문제점에 대한 솔루션을 체계적으로 설계했습니다.

문제 1: 도포 중 필름 정렬 불량 및 기울어짐

필름이 롤에서 인출될 때 정전기, 장력 변동 및 가이드 롤러 정렬 불량으로 인해 슬리브가 용기에 도달하기 전에 비틀릴 수 있습니다. 당사의 솔루션: 필름 경로를 따라 세 지점에 있는 정전기 방지 이온화 막대와 결합하여 필름 장력을 ±3g 이내로 유지하는 정밀 댄서 암 장력 제어 시스템입니다. 그 결과 슬리브가 컨테이너 베이스에 완벽하게 정사각형으로 적용되어 전문가답지 않게 보이는 각진 라벨이 제거되었습니다.

문제 2: 일관되지 않은 수축으로 인해 주름이 발생하거나 커버력이 불완전함

다양한 필름 소재에는 뚜렷한 수축률이 있습니다. PETG는 주로 원주 방향으로 수축하는 반면 PVC는 원주 방향과 세로 방향으로 모두 수축합니다. 당사의 수축 터널은 독립적인 온도 및 공기 흐름 제어 기능을 갖춘 분할된 열기 구역(일반적으로 3~5개 구역)을 갖추고 있습니다. 또한 용기의 모양에 맞게 각도를 조절할 수 있는 조절 가능한 공기 노즐도 포함되어 있습니다. 예를 들어, 정사각형 병의 경우 제대로 수축하려면 모서리에 집중된 공기가 필요합니다. 우리의 노즐 어레이는 그에 따라 공기 흐름의 방향을 지정하도록 몇 분 안에 재구성될 수 있습니다.

문제 3: "개 귀"(용기 모서리에 뾰족한 필름 돌출부)

수축 필름이 모서리에 도달하면 과도하게 수축되어 날카로운 끝이 형성될 수 있습니다. 우리의 솔루션: 필름이 냉각되기 전에 약한 압력 롤러를 사용하여 튀어나온 모서리를 평평하게 만들어 깔끔하게 정돈된 외관을 만드는 수축 후 스무딩 스테이션입니다.

문제 4: 전환 중단 시간

라벨 크기나 용기 형식을 변경하려면 수동으로 기계적 조정을 해야 하는 경우가 많았습니다. 당사의 서보 구동 절단기 및 퀵 릴리스 가이드 레일 클램프를 사용하면 레시피 시스템이 절단 길이, 컨베이어 속도 및 터널 온도를 자동으로 재설정하여 8~12분 안에 전환을 완료할 수 있습니다.

2 소재 전문성 – 제품 및 환경에 맞는 필름 매칭

모든 수축 필름이 동일한 것은 아닙니다. Wanying은 귀하의 제품 및 운영 조건에 따른 필름 선택에 대한 자세한 지침을 제공합니다.

식품 접촉 라벨(예: 마시는 요구르트, 간장 병)에는 PETG 또는 OPS를 사용하고, 비식품 접촉 라벨에는 PVC를 사용하는 것이 좋습니다. PLA는 폐기물 제로 목표를 목표로 하는 브랜드에게 인기 있는 선택으로 떠오르고 있습니다. 우리는 우리 기계의 PLA 처리 설정을 검증했으며 이를 고객과 공유할 수 있습니다.

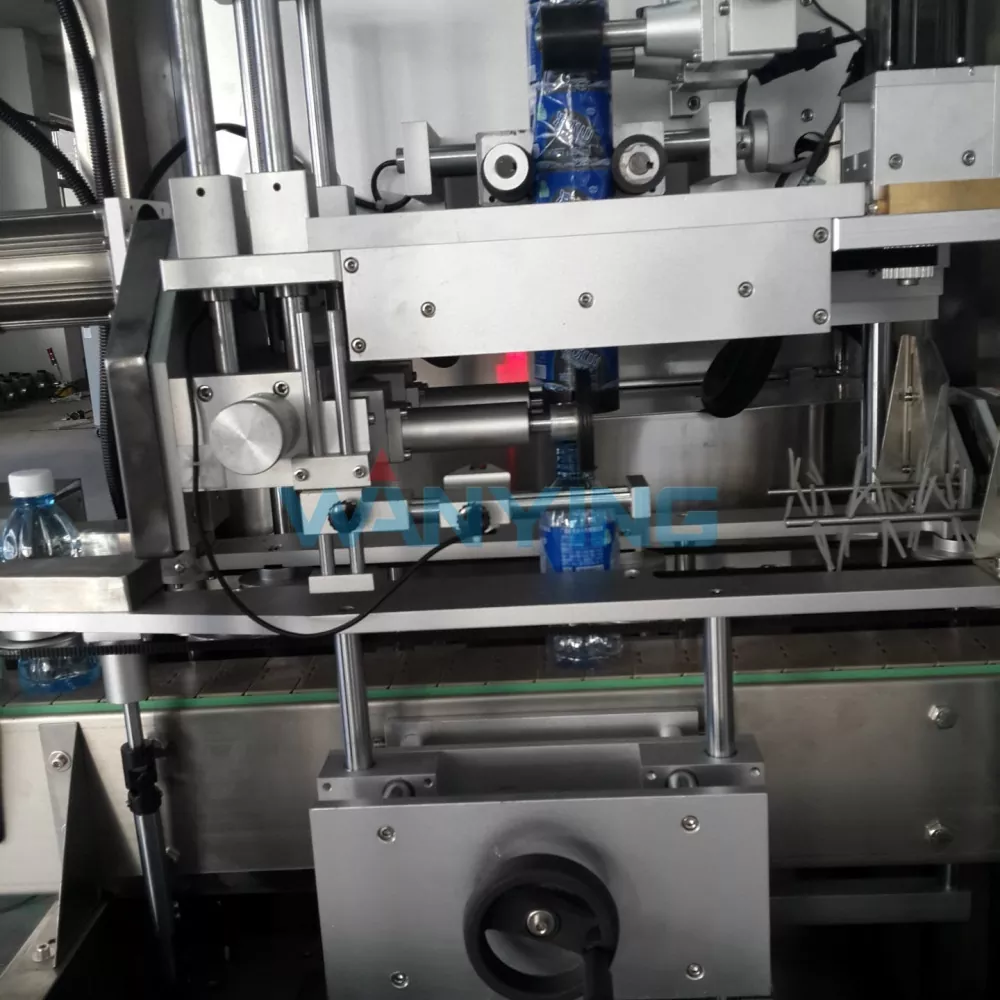

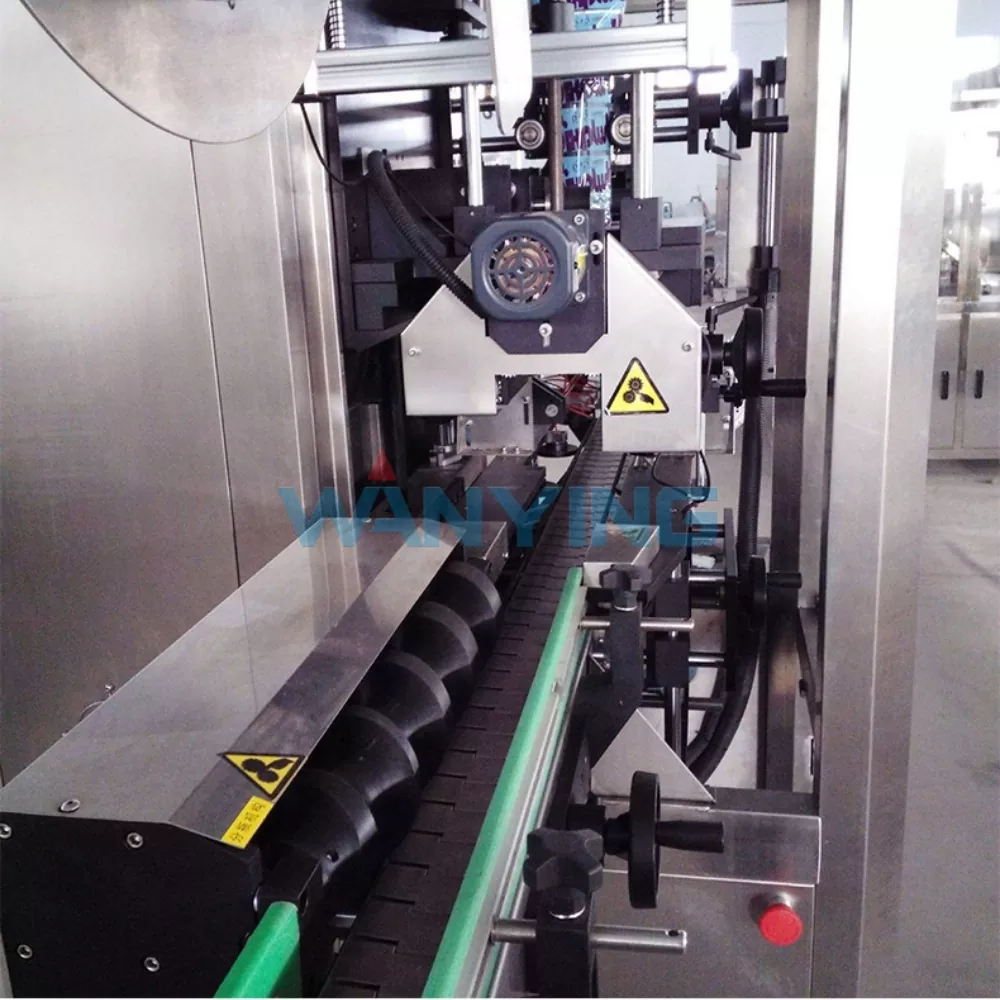

3 정밀 필름 처리 – 애플리케이션 맨드릴

맨드릴 어셈블리는 슬리브 라벨링 기계를 정의하는 구성 요소입니다. 우리의 디자인은 다음을 사용합니다:

· 경질 크롬 도금 스테인리스 스틸 – 마찰과 마모를 줄여 부드러운 필름 개봉 보장

· 조정 가능한 맨드릴 직경 - 5분 이내에 맨드릴 헤드를 교체하여 다양한 컨테이너 크기를 수용합니다.

· 공기 보조식 필름 개봉 – 절단 후 필름을 부드럽게 퍼프하면 필름이 팽창하여 필름이 걸리거나 찢어지지 않고 용기 위로 미끄러질 수 있습니다.

또한 필름 추적을 모니터링하고 필름이 중심에서 벗어나면 작업자에게 즉시 경고하여 잘못된 절단 및 슬리브 낭비를 방지하는 필름 가이드 감지 시스템도 포함되어 있습니다.

4 수축 터널 - 균일한 열 분포의 과학

수축 터널은 슬리브 라벨링 품질의 병목 현상이 되는 경우가 많습니다. 우리의 터널 설계 특징:공기 흐름 엔지니어링:

· 노즐 속도 조절이 가능한 두 개의 독립적인 루프(상부 및 하부)를 통해 뜨거운 공기가 재순환됩니다.

· 풍속을 2~15m/s로 독립적으로 설정할 수 있어 경량 컨테이너와 무거운 컨테이너에 맞게 미세 조정이 가능합니다.

· 키가 큰 용기의 경우 측면 노즐을 추가하여 목에서 바닥까지 균일한 수축을 보장합니다.

난방 효율:

· 외부 열 손실을 줄이기 위한 단열 터널 벽(100mm 세라믹 울)

· 들어오는 공기를 예열하여 에너지를 절약하는 역류 공기 재순환

· 빠른 냉각 기능 – 생산이 중단되면 유지 관리 접근을 위해 터널을 폐쇄하고 15분 이내에 50°C로 냉각할 수 있습니다.

온도 조절:

· 각 구역에는 자체 PID 컨트롤러가 있어 설정값의 ±1.5°C를 유지합니다.

· 품질 감사를 위한 기록 로그와 함께 HMI의 모든 구역 온도에 대한 디지털 디스플레이

통합 및 라인 호환성

1 업스트림 통합

· 속도 일치 컨베이어 제어를 통해 병 스크램블러, 충전 기계 및 캡핑 장비와 동기화됩니다.

· 모든 컨베이어 방향의 컨테이너 수용(단일 파일, 대량 흐름 또는 스타휠)

· 선택적인 용기 간격 메커니즘은 정확한 슬리브 적용을 위해 용기 사이의 일정한 간격을 보장합니다.

2 다운스트림 통합

· 라벨이 붙은 용기를 검사장, 잉크젯 프린터 또는 케이스 포장업체로 직접 배출합니다.

· 수축 터널 이후의 냉각 컨베이어를 통해 용기를 취급하기 전에 주변 온도로 되돌릴 수 있습니다.

· 옵션 라벨 검사 카메라는 누락, 잘못 정렬 또는 주름진 라벨을 감지하고 거부 메커니즘을 트리거합니다.

3 보고 및 추적성

· 생산 보고에는 라벨링된 총 용기, 필름 소비량(m²), 거부 횟수 및 라인 효율성이 포함됩니다.

· 공장 전체 SCADA 시스템과 통합하기 위한 옵션 OPC-UA 연결을 통해 CSV를 통한 데이터 내보내기

· 레시피 변경 로그는 누가 언제 변경했는지 추적하여 GMP 및 감사 요구 사항을 지원합니다.

실제 성능 - 슬리브 라벨링 사례 연구

사례 연구 1 - 장시성의 프리미엄 주스 보틀러

독특한 모양의 유리병(둥근 어깨와 테이퍼진 베이스)에 담긴 냉압착 과일 주스 생산업체는 주름 없이 일관되게 전신 라벨을 부착할 수 있는 슬리브 라벨링 시스템이 필요했습니다. 병의 비원통형 모양으로 인해 이전 라벨링 시도가 실패했습니다. 압력 감지 라벨이 적합하지 않았고 롤 공급 라벨이 곡률을 처리할 수 없었기 때문입니다.Wanying 솔루션:

· 윤곽별 수축 터널을 갖춘 6스테이션 롤 공급 슬리브 라벨링 기계

· 병의 최대 직경과 일치하도록 특별히 설계된 맨드릴; 360° 둘레에 최적화된 필름 절단 길이

· 측면(병이 더 넓은 곳)에서는 더 높은 노즐 속도와 목 부분에서는 더 낮은 속도(마개 주변의 라벨 왜곡을 방지하기 위해)로 구성된 수축 터널

결과(10개월 추적):

· 라벨 적용 성공률 : 99.7% (필름 불량으로 인한 불합격만, 신청 관련 불합격은 없음)

· 수축 품질: 무작위로 샘플링된 100% 단위의 주름 방지 라벨

· 라인 속도: 18,000병/시간(이전에는 2,500병/시간으로 사용했던 수동 슬리브 애플리케이션과 비교)

· 소비자 피드백: 브랜드는 전신 커버로 인해 진열대 관심도가 22% 증가했다고 보고했습니다(매장 내 시선 추적 연구로 측정).

· 인건비 절감과 고품질 라벨링을 통한 프리미엄 가격 책정으로 8개월 만에 ROI 달성

사례 연구 2 – 허베이의 유제품 요구르트 음료 생산업체

이 제조사는 마시는 요거트를 200mL 정사각형 페트병에 담아 포장하는데, 바닥은 넓고 목은 좁은 병 모양이다. 병뚜껑과 목을 일체로 덮고 배치 코드를 위한 투명한 창을 허용하는 변조 방지 슬리브가 필요했습니다. 보급형 슬리브 라벨러를 사용한 이전 경험으로 인해 병 모서리에 "개 귀"가 자주 생기고 탬퍼 밴드가 일관되지 않게 파손되었습니다.Wanying 솔루션:

· 수축 후 평활 롤러를 갖춘 롤 공급 슬리브 라벨러로 코너 포인트 제거

· 수축 터널은 집중된 공기 흐름을 네 모서리로 유도하는 모서리별 에어 노즐로 수정되어 균일한 수축을 보장합니다.

· 변조 밴드 무결성을 확인하기 위해 수축 터널 전후의 라벨 존재 센서

측정 가능한 개선 사항:

· 품질팀의 "개 귀" 불만이 생산량의 8.5%에서 0.2%로 감소했습니다.

· 탬퍼 밴드 파손 일관성: 매주 500개의 무작위 샘플을 대상으로 테스트되었으며 모두 천공선에서 깔끔하게 파손되었습니다.

· 라벨러가 기존 필러와 통합된 후 라인 속도가 10,000에서 22,000개/시간으로 증가했습니다.

· 생산자는 "깨끗하고 전문적인 모습"으로 지역 식품 산업 포장 상을 수상했습니다. 이는 최초로 인정을 받은 것입니다.

· 연간 비용 절감: 필름 폐기물 감소 및 거부된 배치 감소로 260,000엔

사례 연구 3 - 푸젠성의 간장 및 조미료 제조업체

이 고객은 간장용 원형, 굴소스용 사각형, 식초용 타원형 등 다양한 모양의 다양한 병 크기(250mL, 500mL, 1L)로 간장, 굴소스, 식초를 병에 담고 있습니다. 내부 역량 부족으로 인해 계약 포장업체에 슬리브 라벨링을 아웃소싱했지만 이로 인해 운송 비용이 추가되고 소규모 판촉물 배치를 실행하는 능력이 제한되었습니다.Wanying 솔루션:

· 신속 교체 맨드릴 및 가이드 레일 시스템을 갖춘 롤 공급 슬리브 라벨러

· 각각 특정 절단 길이, 컨베이어 속도 및 터널 온도 프로필을 갖는 세 가지 병 모양 및 크기 모두에 대한 레시피 저장

· 프로모션 배치를 위해 사전 절단된 슬리브 매거진(옵션)이 설치되었습니다(슬리브가 소량으로 사전 인쇄된 경우).

1년 후 결과:

· 자체 라벨링 계약 포장 비용으로 연간 120,000엔이 제거되었습니다.

· 판촉물 일괄 리드타임을 3주에서 2일로 단축(라벨 인쇄부터 완제품까지)

· 세 가지 병 유형 간 전환 시간: 평균 10분(이전 시험기의 45분에서 단축)

· 자동 스플라이스 감지로 인해 라벨 낭비가 4.2%에서 1.8%로 감소되었습니다.

· 제조업체는 이제 외부 포장업체의 높은 설정 비용 없이 신제품(1,000~2,000병)의 테스트 시장 출시를 실행할 수 있는 유연성을 갖게 되었습니다.

사례 연구 4 - 후난성 발효 두부(두부) 생산업체

두부는 표면 질감이 불규칙한 세라믹 스타일의 유리병에 담겨 판매됩니다. 수십 년 동안 사용했던 전통적인 종이 라벨은 소금물의 습기로 인해 벗겨져 소매점의 모습이 좋지 않았습니다. 슬리브 라벨링을 고려했지만 이전 시도는 실패했습니다. 질감이 있는 표면에서 필름이 고르게 수축되지 않아 에어 포켓과 주름진 모양이 남게 되었습니다.Wanying 솔루션:

· 열 터널에는 필름이 질감이 있는 표면으로 "들어갈" 수 있도록 확장된 체류 시간(더 느린 컨베이어 속도)이 장착되었습니다.

· 수축률이 더 높고 더 얇은 PETG 필름(38μm)을 사용하여 고르지 않은 표면에 더욱 밀착됩니다.

· 수축 터널 후에 2차 연마 스테이션(소프트 브러시 롤)을 추가하여 필름을 텍스처에 누르고 에어 포켓을 제거했습니다.

결과:

· 라벨 접착성: 전체 용기 표면에 연속 수축 포장 적용, 선반 테스트 6개월 후에도 벗겨짐이나 기포 발생 없음

· 새로운 슬리브 라벨은 (단순한 2색 종이 라벨과 달리) 풀 컬러 인쇄가 가능하여 브랜드가 현대적인 매력을 지닌 헤리티지 디자인을 선보일 수 있게 되었습니다.

· 생산자는 프리미엄 외관으로 인해 소매 가격을 8%(판매량 감소 없이) 인상했으며, 이는 포장 업그레이드에 직접적으로 가격 결정력이 기인함

· 라벨 품질에 대한 고객 불만이 월 평균 12건에서 지난 5개월 동안 0건으로 감소했습니다.

· 성공으로 인해 생산자는 다른 제품 라인(발효 고추장 및 절인 야채)에 대한 슬리빙을 고려하게 되었습니다.

유지보수 및 수명

1 정기 유지 관리 체크리스트

2 예비 부품 지원

가동 시간을 중요하게 생각하는 공급업체로서 Wanying은 다음을 유지합니다.

· 모든 표준 구성 요소(절단 칼, 히터 밴드, 센서 모듈, 컨베이어 벨트)에 대한 지역별 예비 부품 재고

· 주요 고객을 위한 위탁 재고(귀하의 현장에 중요 부품을 보관하고 사용 시에만 청구서 발행)

· 현지 조달이 불가능한 부품에 대해서는 24시간 긴급출동

자주 묻는 질문(FAQ)

Q1: Wanying 슬리브 라벨링 기계는 어떤 유형의 용기를 처리할 수 있으며, 원형 병과 사각형 병에 서로 다른 기계가 필요합니까?

A: 우리 기계는 컨테이너 형상의 다양성을 극대화하도록 설계되었습니다. 다음을 처리합니다.

· 원형 컨테이너 - 표준 성능, 가장 빠른 속도

· 정사각형 및 직사각형 – 수축 터널에서 약간 다른 공기 분포가 필요하며, 이는 노즐 각도와 유속(레시피에 미리 설정됨)을 조정하여 제공됩니다.

· 타원형 및 테이퍼형 – 맨드릴별 필름 개방 설정 및 더 긴 터널 체류 시간으로 처리됩니다.

· 매우 작은 용기(직경 30mm, 예: 시료병) – 미니 맨드릴을 장착하고 컨베이어 가이드를 조정하여 용기 안정성을 유지합니다.

· 대형 컨테이너(최대 직경 150mm, 높이 350mm) - 표준 구성

다양한 모양에 별도의 기계가 필요하지 않습니다. 동일한 장치는 적절한 레시피 설정을 사용하여 둥근 병, 사각형 상자 및 타원형 병을 실행할 수 있으며 경우에 따라 간단한 맨드릴 변경(50mm 이상의 직경 이동)을 수행할 수 있습니다. 매일 극적으로 다른 크기의 컨테이너를 운영하는 고객을 위해 우리는 두 개의 맨드릴 크기를 장착할 수 있는 이중 맨드릴 터릿 옵션을 제공합니다. 둘 사이를 전환하는 데는 3분 미만이 소요됩니다.

Q2: 일반적인 필름 폐기물 비율은 얼마이며, 이를 줄일 수 있는 방법은 무엇입니까?

A: 슬리브 라벨링의 필름 낭비는 설정 낭비(전환 중), 접합 낭비(새 롤을 결합할 때), 거부 폐기물(결함이 있는 슬리브 감지)의 세 가지 소스에서 발생합니다. 일반적인 고객은 94~97%의 전체 필름 활용률을 달성합니다. 설정 낭비 – 라벨 치수나 재료를 변경할 때 처음 5~10개의 슬리브는 시스템이 안정화되면서 치수가 맞지 않을 수 있습니다. 우리의 레시피 메모리는 이를 최소화합니다. 서보 구동 절단기를 사용하면 안정화에 기존 공압 시스템처럼 20~30개의 슬리브가 아닌 2~3개의 슬리브만 필요합니다. 접합 폐기물 – 자동 접합기가 없는 롤 변경에는 기계를 멈추고 수동으로 새 필름을 공급해야 하므로 롤 변경당 1~2미터의 필름이 손실됩니다. 선택 사항인 제로 스플라이스 시스템(페스툰 어큐뮬레이터)을 사용하면 기계가 계속 작동하는 동안 새 롤을 결합할 수 있으므로 이러한 낭비가 완전히 제거됩니다. 폐기물 거부 – 비전 검사는 잘못 절단되거나 부적절하게 적용된 슬리브를 거부합니다. 어차피 최종 제품에서는 받아들일 수 없는 것이기 때문에 낭비가 아닌 품질 보증 비용으로 고려하는 것이 좋습니다. 전체 필름 소비를 최소화하려면 다음 사항도 제안합니다.

· 더 긴 길이의 필름 롤 주문(교대당 더 적은 스플라이스)

· 제품 보호가 허용되는 경우 더 얇은 필름(최저 30μm) 사용

· 필름 롤러를 정기적으로 청소하여 정전기로 인한 필름 끈적임(이중 픽 현상을 방지) 방지

Q3: 수축 터널은 특히 온도에 민감한 제품의 품질에 어떤 영향을 줍니까?

A: 우리는 슬리브 라벨이 붙은 많은 제품이 열에 민감하다는 것을 알고 있습니다. 요구르트 배양균, 냉압착 주스, 발효 제품 및 특정 유제품은 장기간 고온에 노출되면 품질이 저하될 수 있습니다. Wanying 수축 터널은 제품 자체에 대한 열 노출을 최소화하기 위한 세 가지 전략으로 설계되었습니다.

· 가능한 가장 짧은 터널 길이 – 고속 열풍(최대 15m/s)을 사용하여 열을 필름에 빠르게 전달하므로 터널이 기존 설계보다 짧아집니다. 터널의 일반적인 체류 시간은 3~6초인데, 이는 기존 시스템의 8~12초와 비교됩니다.

· 국지적 가열 – 뜨거운 공기는 주로 제품이 아닌 필름 표면으로 향합니다. 터널 공기가 180°C인 경우에도 컨테이너의 체온은 일반적으로 통과하는 동안 3~5°C만 상승합니다.

· 능동 냉각 – 선택 사항인 터널 후 냉각 영역은 주변 공기 제트를 사용하여 라벨 표면 온도를 배출 후 2초 이내에 40°C 미만으로 낮추어 제품으로의 추가 열 전달을 차단합니다.

온도에 극도로 민감한 제품(예: 저온 유통이 필요한 프로바이오틱 음료)의 경우 더 낮은 온도(90~120°C)에서 수축하여 터널이 더 낮은 온도에서 작동할 수 있도록 하는 PETG 필름을 사용하는 것이 좋습니다. 또한 당사는 주변 공기를 고속으로 사용하여 라벨과 용기가 다운스트림 장비에 도달하기 전에 냉각시키는 공기 전용 냉각 터널(물이나 냉장 장치 없음)을 제공합니다. 온도에 민감한 카테고리 전반에 걸쳐 80개 이상의 설치에서 수축 터널로 인해 제품 품질 저하를 보고한 고객은 없습니다.

7. Wanying이 슬리브 라벨링 기술에서 두각을 나타내는 이유

8. 결론 - 브랜드 구축, 프로세스 합리화 투자로서의 슬리빙

Wanying Sleeve Labeling Machine은 식품 및 음료 생산자가 용기 장식에 접근하는 방식을 변화시킵니다. 슬리브는 변조 방지 기능을 갖춘 전신 360° 그래픽을 지원함으로써 혼잡한 소매점 진열대에서 브랜드 인지도를 높여줍니다. 동시에 신뢰성, 빠른 전환 및 필름 다양성에 대한 당사의 엔지니어링 초점은 귀하의 라벨링 프로세스가 병목 현상이 아닌 비용 효율적이고 마찰이 적은 생산 라인의 구성 요소가 되도록 보장합니다. 우리는 고객이 인건비 절감, 필름 낭비 감소, 포장 명령을 향상시키는 프리미엄 가격 책정을 통해 상당한 ROI를 달성하는 것을 보았습니다. 그뿐만 아니라, 외부 포장에 의존하지 않고 판촉 및 테스트 시장 배치를 실행할 수 있는 능력은 라벨링을 아웃소싱하는 경쟁사보다 더 빠르게 시장 동향에 대응할 수 있는 민첩성을 제공합니다. Wanying은 수십 년간의 식품 및 음료 라인 통합 전문 지식, 에너지 효율적인 설계에 대한 헌신, 글로벌 서비스 사고방식을 바탕으로 장기적으로 구축되고 특정 요구 사항에 맞게 구축된 슬리브 라벨링 솔루션을 제공합니다.
