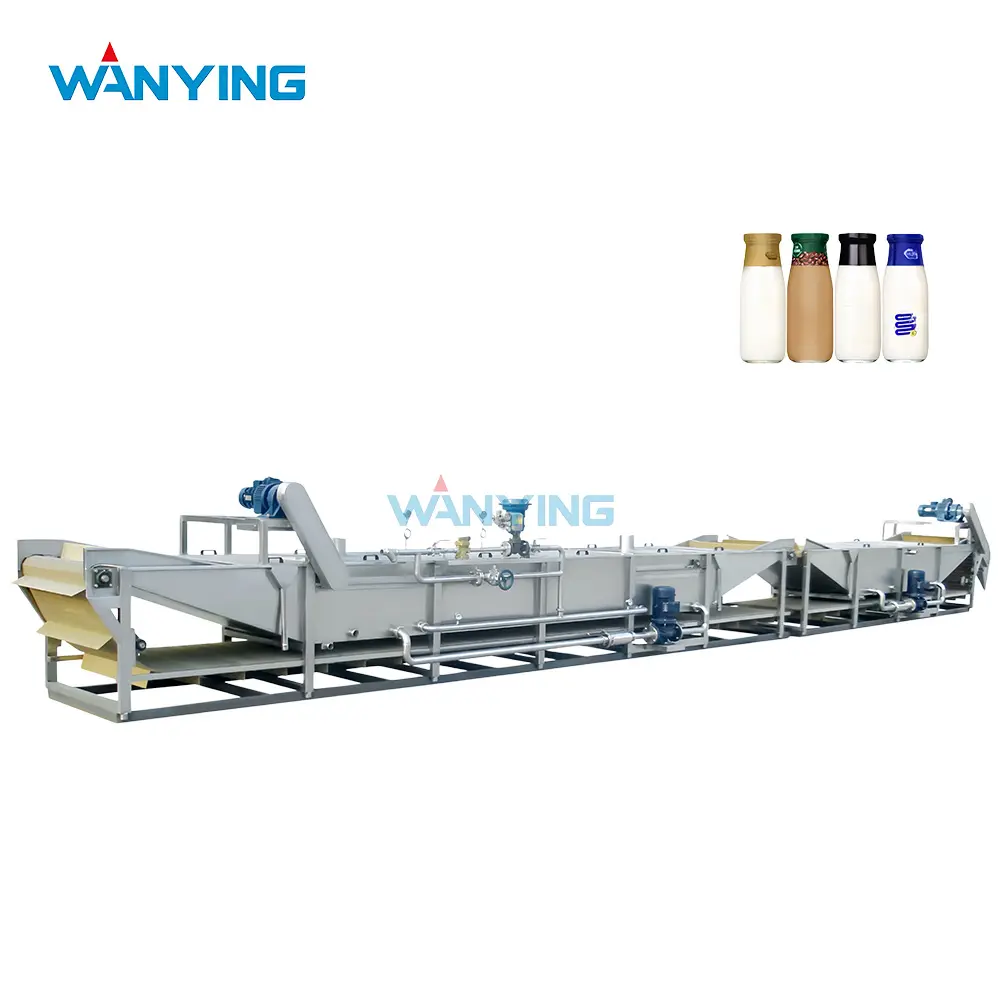

수욕 저온살균기

이 디자인은 제품 밀도나 용기 형상으로 인해 스프레이 적용 범위를 예측할 수 없는 걸쭉한 소스, 발효 두부병, 무거운 유리병에 담긴 조미료, 과일 또는 야채 통조림에 특히 효과적입니다. 순차적 가열, 유지 및 냉각 수조를 통해 용기를 부드럽게 운반하는 연속 체인 컨베이어로 설계된 Wanying 항온수조 저온살균기는 최소한의 유지 관리 요구로 정밀한 저온살균 장치(PU)를 제공합니다. 견고한 구조, 에너지 효율적인 물 재순환 및 사용자 친화적인 제어 시스템으로 인해 열 처리 라인을 과도하게 엔지니어링하지 않고도 신뢰할 수 있는 식품 안전을 추구하는 중견 생산업체에게 실용적인 선택이 되었습니다.

제품 개요 - 까다로운 제품을 위한 침수 기술

1 수욕 저온살균기란 무엇입니까?

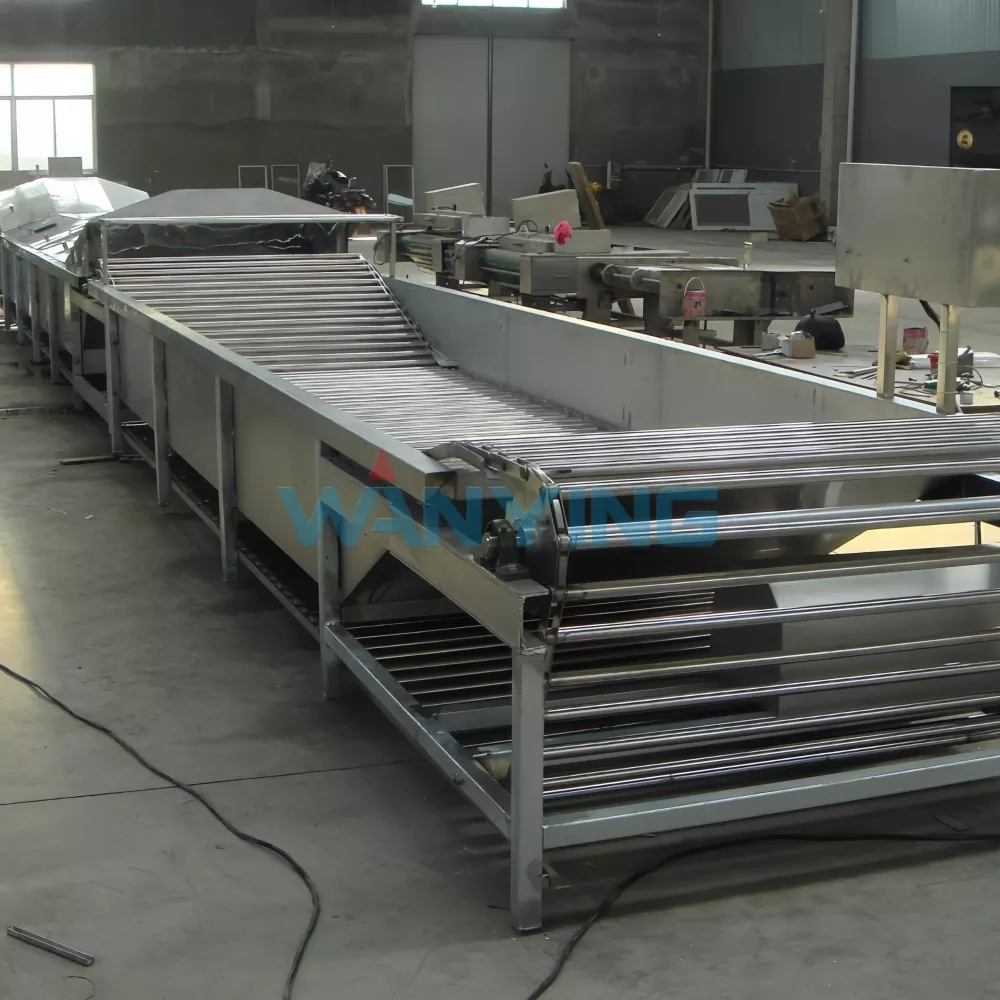

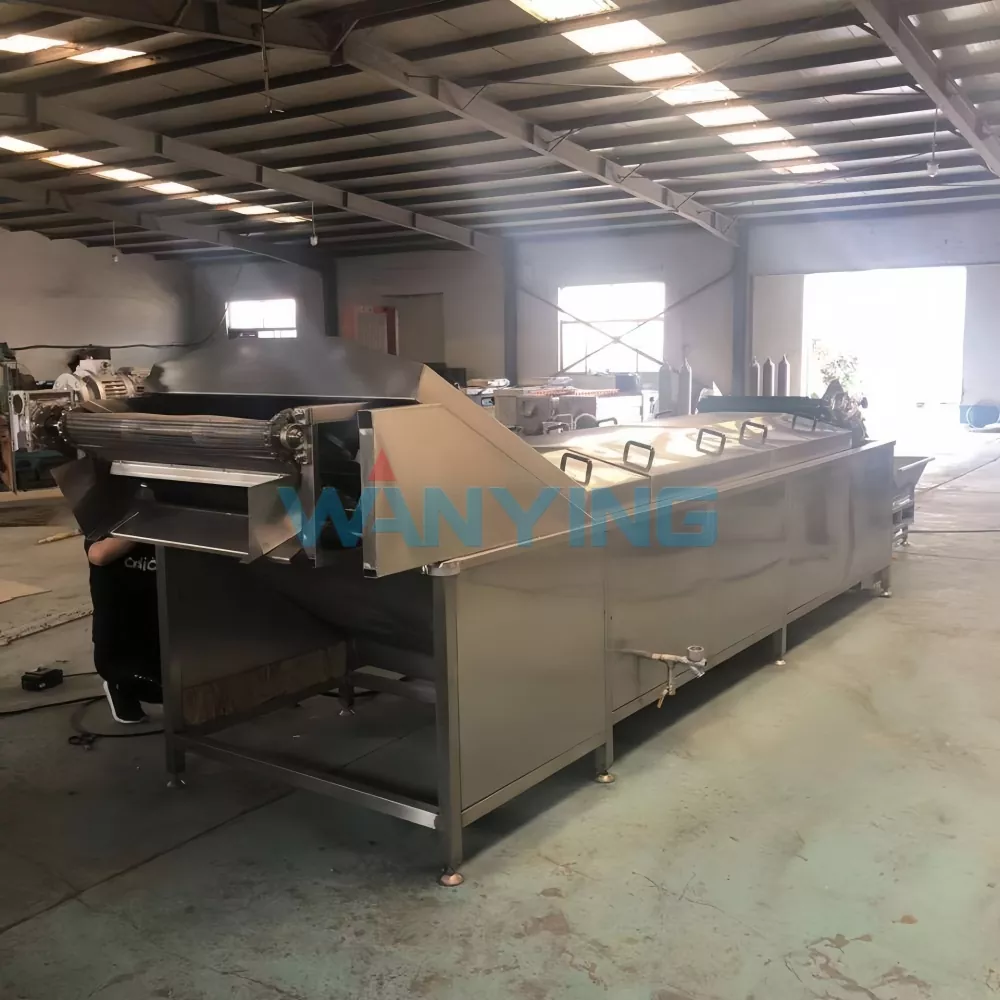

수조 저온살균기는 간단하면서도 매우 효과적인 원리로 작동합니다. 채워지고 밀봉된 용기는 점진적으로 증가하는 온도로 유지되는 일련의 물이 채워진 탱크를 통해 운반되고, 제어된 기간 동안 저온살균 온도로 유지된 후 후속 수조를 통해 점차적으로 냉각됩니다. 바닥, 측벽 및 목을 포함한 전체 용기가 물에 완전히 잠겨 있어 스프레이 시스템에 비해 열 전달이 우수하며, 특히 점도가 높은 제품이나 표면이 불규칙한 용기에 적합합니다. Wanying 시스템의 특징은 다음과 같습니다.

· 각각 자체 가열, 순환 및 온도 제어 기능을 갖춘 여러 개의 독립적인 욕조 섹션(일반적으로 4~7개의 탱크)

· 다양한 컨테이너 높이와 직경을 수용할 수 있는 조정 가능한 캐리어 바가 있는 수중 체인 컨베이어

· 일정한 수위와 열 안정성을 유지하기 위한 오버플로 웨어 및 물 재순환

· 용기 변위 및 증발 손실을 보상하기 위한 자동 레벨 제어

· 결로 및 라벨 손상을 방지하기 위해 제품 온도를 점진적으로 낮추는 통합 냉각 섹션

2 왜 우리를 선택합니까?

3 기술 사양(표준 5욕조 모델)

엔지니어링 우수성 – 실제 생산 현실을 위해 설계됨

1 도전을 예상하는 경험

수조 저온살균은 스프레이 시스템이 일관된 결과를 제공하지 못하기 때문에 선택되는 경우가 많습니다. 수년간 이러한 시스템을 설계하면서 Wanying은 몇 가지 반복되는 운영상의 문제점을 식별하고 해결했습니다.

· 온도 성층화 – 적절한 순환이 이루어지지 않으면 뜨거운 물은 올라가고 찬 물은 가라앉아 수직 온도 구배가 발생합니다. 당사의 솔루션: 수조 온도가 위에서 아래로 0.3°C 미만으로 변화하도록 보장하는 전용 펌프로 구동되는 다양한 깊이의 수중 순환 제트입니다.

· 컨테이너 부유 – 가벼운 용기(플라스틱 병, 특정 파우치)는 부유하는 경향이 있어 컨베이어 결합을 방해하고 용지 걸림을 유발합니다. 당사의 캐리어 바에는 모든 용기가 부서지지 않고 완전히 물에 잠기도록 유지하는 부드러운 고정 레일이 포함되어 있습니다.

· 물 오염 축적 - 제품이 수조를 통과하면서 작은 누출이나 잔류물이 수질을 저하시킬 수 있습니다. 우리 시스템에는 자동 역세척을 통한 연속 여과와 부유 오일 및 잔해물을 제거하는 스키밍 웨어가 포함됩니다.

· 라벨 세척 – 뜨거운 물에 담그면 종이 라벨의 접착제가 느슨해질 수 있습니다. 우리는 첫 번째 가열 수조에 선택적인 라벨 보호 첨가제를 제공하고 전체 생산 전에 고객과 함께 라벨 사전 테스트를 권장합니다.

다양한 제품 카테고리를 위한 2가지 맞춤형 열 프로필

제품마다 각기 다른 저온살균 전략이 필요하며 Wanying의 엔지니어링 팀은 그에 따라 수조 구성을 맞춤화합니다.

카테고리 1: 고점도 소스 및 페이스트

토마토 페이스트, 땅콩 버터, 초콜릿 스프레드, 굴 소스와 같은 제품은 대류 열 전달이 좋지 않습니다. 이를 위해 우리는:

· 유지 수조 길이를 연장하여 체류 시간을 30~40% 늘립니다.

· 내부 열 저항을 극복하기 위해 더 높은 수온(최대 95°C)을 사용합니다.

· 용기 주변의 물 이동을 극대화하기 위해 순환 펌프를 추가로 설치합니다.

결과: 중심부 온도는 체류 시간의 80% 이내에 목표에 도달하여 표면층을 과도하게 익히지 않고 적절한 PU를 보장합니다.

카테고리 2: 소금물에 담근 발효두부

높은 염분 함량, 깨지기 쉬운 두부 질감, 무거운 유리병의 조합은 독특한 과제를 제시합니다.

· 우리는 병의 열적 스트레스를 방지하기 위해 보다 완만한 온도 변화(가열 속도 분당 3°C 이하)를 사용합니다.

· 슈퍼 듀플렉스 스테인레스 스틸(2205)을 욕조 라이너에 사용하여 염화물 부식 방지

· 염수 혼탁을 유발할 수 있는 급격한 온도 강하를 방지하기 위해 냉각 수조를 확장합니다.

결과: 제품 질감이 그대로 유지됩니다. 시각적 매력을 위해 소금물의 선명도가 유지됩니다.

카테고리 3: 통조림 야채 및 과일

금속 캔은 수조 가열에 빠르게 반응하지만 캔이 휘어지는 것을 방지하려면 조심스럽게 냉각해야 합니다.

· 캔 크기에 따라 유지 온도를 88~92°C에서 15~25분 동안 유지합니다.

· 캔 끝부분이 변형될 수 있는 내부 진공 형성을 방지하기 위해 냉각조에 등급이 매겨져 있습니다(85°C → 70°C → 55°C → 40°C).

· 캔당 일정한 침지 시간을 유지하기 위해 컨베이어 속도는 캔 충전 속도에 맞춰 조정됩니다.

카테고리 4: 무거운 유리병에 담긴 음료

1L 이상의 주스 또는 아이스티 유리병의 경우:

· 열충격을 피하기 위해 더 낮은 온도(45°C)에서 예열이 시작됩니다.

· 더 완만한 온도 기울기를 만들기 위해 여섯 번째 항온조(예열 1 및 예열 2)를 추가합니다.

· 캐리어 바는 식품 등급 실리콘으로 패딩되어 무거운 병을 완충시킵니다.

3 구성 요소 품질 – 신뢰성의 중추

수조 저온살균기는 일정한 습기, 열 순환, 특정 제품의 경우 부식성 조건 등 까다로운 환경에서 작동합니다. Wanying의 구성 요소 선택은 이러한 현실을 반영합니다.

당사의 제조업체 자격을 통해 우리는 레이저 절단 욕조 패널부터 용접 및 압력 테스트에 이르기까지 모든 제조 단계에서 직접적인 품질 관리를 유지할 수 있어 기계가 작업장을 떠나기 전에 최종 조립이 내부 표준인 누출 없음을 충족하도록 보장합니다.

4 현장 성능 검증

공장 테스트에서는 기계적 무결성이 확인되지만 실제 테스트는 생산 조건에서 이루어집니다. Wanying의 시운전 프로토콜에는 다음이 포함됩니다.

실제 부하 시 열 매핑:

우리는 컨베이어 폭과 높이에 걸쳐 분산된 컨테이너 내부에 24개의 데이터 로깅 열전대를 배치합니다. 이는 전체 수조 순서에 걸쳐 온도를 기록합니다. 데이터는 다음을 확인하기 위해 분석됩니다.

· 모든 용기가 목표 저온살균 온도에 도달함

· 보관조 출구에서 가장 따뜻한 용기와 가장 차가운 용기의 차이가 1.2°C를 초과하지 않습니다.

· 열충격을 방지하기 위해 냉각속도는 분당 2.5°C를 넘지 않습니다.

생산 실행 검증:

귀하의 제품을 사용하여 우리는 15분 간격으로 샘플을 채취하여 전체 교대 근무 분량의 생산을 실행합니다. 다음 사항에 대해 테스트되었습니다.

· 총 플레이트 수(TPC) 및 특정 병원체(제품 표준에 따라)

· Brix, pH, 점도, 색상(감각변수)

· 밀봉 무결성(마개에 대한 토크 테스트, 캔에 대한 진공 검사)

운영자 교육 및 인계:

귀하의 팀이 자신있게 시스템을 운영하고, 정기적인 유지 관리를 수행하고, 일반적인 경보 문제를 해결할 수 있을 때까지 우리는 떠나지 않습니다. 우리의 교육에는 다음과 같은 실습이 포함됩니다.

· 일일 시작 및 종료 절차

· 수조 온도 설정값 조정

· 제품 형식 변화에 따른 컨베이어 속도 변경

· 욕조 내부 청소 및 소독

· 비상 정지 및 정전 대응 프로토콜

핵심 운영상의 이점

1 비교할 수 없는 열 균일성

용기를 물에 완전히 담그면 스프레이 시스템보다 열 전달 계수가 2~3배 더 높습니다. 이는 다음을 의미합니다.

· 동일한 PU 레벨에 대한 유지 시간이 짧아져 라인 처리량이 증가합니다.

· 직경이 크거나 벽이 두꺼운 용기에 대한 열 침투력이 향상됩니다.

· 인피드 온도가 변화하는 경우에도 일관된 제품 품질(예: 아침 시작 대 오후 정상 상태)

2 낮은 운영 복잡성

스프레이 노즐이 없어 입자상 물질, 경수 스케일, 제품 잔여물로 인한 막힘 위험이 없습니다. 유일한 일상적인 청소 작업은 다음과 같습니다.

· 수면에 떠다니는 잔해물을 찾아내기(매일)

· 목욕물 배수 및 보충(매주, 제품 부하에 따라)

· 컨베이어 체인 장력 및 캐리어바 상태 점검(월 1회)

이러한 단순성은 가동 중지 시간 감소와 유지 관리 인건비 절감으로 직접적으로 이어집니다.

3 혼합 생산을 위한 유연성

귀하의 라인이 다양한 교대조로 여러 컨테이너 유형을 운영하는 경우 수조 저온살균기는 하드웨어 교체가 필요하지 않습니다. HMI를 통해 컨베이어 속도를 조정하여 체류 시간을 변경하기만 하면 됩니다. 캐리어 바는 교체 부품 없이 40mm ~ 150mm의 컨테이너 직경을 수용할 수 있도록 간격 조정이 가능하도록 설계되었습니다.

실제 성능 – 현장 사례 연구

사례 연구 1 - 신장의 토마토 페이스트 가공업체

이 고객은 유럽 시장으로 수출하기 위해 3kg 금속 캔에 담긴 농축 토마토 페이스트(28°Brix)를 생산합니다. 기존 스프레이 터널 저온살균기는 페이스트의 높은 점도로 인해 일관된 코어 온도를 달성할 수 없었으며 결과적으로 부패율이 2~3%에 달했고 가끔 고객이 거부하는 경우도 있었습니다.Wanying 솔루션:

· 유지 구역이 확장된 6욕조 물 저온살균기(92°C에서 22분)

· 캔 주변의 물 이동을 극대화하는 고유량 순환 펌프

· 자동 pH 모니터링 및 부식성 투여로 목욕물을 중성으로 유지하고 캔 부식을 방지합니다.

8개월 후 결과:

· 부패율이 2.8%에서 0.2%로 감소했습니다.

· 최적화된 냉각 구배를 통해 좌굴을 제거할 수 있습니다.

· 수출거부 : 설치 이후 0건

· 증기 소비량: 욕조 단열 및 역류 열 회수로 인해 15% 감소

추가 이점: 느린 가열 속도로 페이스트 색상 유지력이 향상되어 고객이 유럽 구매자로부터 프리미엄 가격을 받을 수 있습니다.

사례 연구 2 – 구이저우(Guizhou)의 장인이 만든 발효 두부 생산업체

전통 세라믹 스타일의 항아리에 프리미엄 발효 두부를 생산하는 가족 소유 기업은 제품의 독특한 질감과 맛을 유지하면서 생산량을 늘려야 했습니다. 수동 배치 저온살균 공정은 노동 집약적이었고 일관성 없는 유통기한 결과를 가져왔습니다.Wanying 솔루션:

· 슈퍼 듀플렉스 스테인리스 스틸 욕조 라이너를 갖춘 5욕조 물 저온살균기

· 온화한 온도 프로파일: 50°C → 62°C → 76°C(유지, 18분) → 68°C → 45°C

· 병 간 접촉 및 치핑을 방지하기 위해 고무로 삽입된 특수 캐리어 바

· 물을 흐리게 할 수 있는 소금물 방울을 제거하기 위한 지속적인 여과

결과:

· 동일한 노동력으로 생산 능력을 2,000병/일에서 6,000병/일로 늘렸습니다.

· 방부제를 첨가하지 않아 유통기한이 6개월에서 12개월로 연장되었습니다.

· 블라인드 테이스트 패널에서 제품 질감이 "수공예품과 동일" 등급을 받았습니다.

소유자는 배치 처리에서 발생했던 "과도하게 익은 가장자리"를 제거함으로써 균일한 가열을 인정했습니다.

14개월 후 고객은 새 시설을 위한 두 번째 장치를 주문했습니다.

사례 연구 3 – 하이난의 코코넛 크림 통조림 제조업체

코코넛 크림(지방 함량 65%)은 열적 특성이 매우 까다롭습니다. 과열되면 지방이 분리될 수 있고, 너무 공격적으로 저온살균하면 제품이 갈변되기 쉽습니다. 고객의 기존 시스템은 품질 손실 없이는 상업적인 멸균을 안정적으로 달성할 수 없습니다.완잉 솔루션:

· 매우 점진적인 예열을 갖춘 7조 구성(42°C → 50°C → 58°C → 67°C → 76°C 유지 → 65°C → 50°C → 35°C)

· 지방 분리 없이 필요한 PU를 달성하기 위해 더 긴 체류 시간(35분)으로 더 낮은 유지 온도(76°C)

· 산소 노출을 줄이고 산화를 방지하기 위해 보유 수조 위의 질소 담요

결과:

· 저온살균 후 샘플에서는 지방 분리가 관찰되지 않았습니다.

· 제품 색상(L-값)은 저온살균 전 측정치의 2% 이내를 유지했습니다.

· 독립적인 안정성 테스트에서 유효기간이 24개월을 초과했습니다.

고객은 현재 품질 기준이 매우 엄격한 일본과 한국으로 수출하고 있습니다.

회수 기간: 거부된 배치 감소 및 "천연 색상" 제품에 대한 프리미엄 가격 책정으로 인해 11개월

사례 연구 4 – 쓰촨성 절인 야채 공장

절인 겨자잎과 고추를 소금물에 담가 무거운 유리병에 담습니다. 염분과 산 함량이 높으면 표준 재료에 부식성이 생기고 염수의 입자 부하가 높으면 스프레이 노즐이 오염되어 스프레이 저온살균이 비실용적일 수 있습니다.Wanying 솔루션:

· 4욕수 저온살균기(제품의 낮은 pH로 인해 더 짧은 시스템, 더 낮은 PU 요구)

· 모든 접액부는 2205 듀플렉스 스테인레스 스틸로 제작되었습니다.

· 야채 잔해물을 제거하기 위한 자동 역세척 기능을 갖춘 100미크론 여과

· 병이 기울어지는 것을 방지하기 위한 저속 컨베이어(피클병은 바닥이 균일하지 않음)

성과 지표(1년):

· 저온살균기의 부식 관련 고장 제로

· 노즐 막힘 문제 없음(없음 - 스프레이 시스템에 비해 또 다른 장점)

· 제품 안전성은 모든 규제 검사를 지속적으로 통과했습니다.

시스템은 주 6일, 하루 2교대로 운영되었으며 평균 가동 중지 시간은 월 1.2시간에 불과했습니다.

운영 지침 및 통합

1 수조 저온살균을 위한 제품 준비

최적의 결과를 얻으려면 다음 사항을 확인하세요.

· 용기는 적절하게 밀봉되어 있습니다. 담그는 동안 물이 유입되면 안전상 위험할 수 있습니다. 저온살균기가 공급되기 전에 양압 밀봉 테스트를 권장합니다.

· 수용성 접착제가 포함된 외부 라벨이 없습니다. 침수에 견딜 수 있는 라벨 유형에 대해 조언을 제공하거나 라벨링 위치를 저온살균 후로 변경할 수 있습니다.

· 균일한 충전 수준 - 너무 많이 채워진 용기는 팽창하여 누출될 수 있습니다. 채워지지 않은 용기는 물에 뜰 수 있습니다. 우리는 채우기 수준 지침을 제공합니다

2 업스트림 및 다운스트림 장비와의 통합

수조 저온살균기는 원활한 라인 통합을 위해 설계되었습니다.

· 인피드 – 컨베이어 속도 일치 인터페이스를 통해 필러 배출과 동기화됩니다.

· 아웃피드(Outfeed) – 라벨링, 슬리빙 또는 케이스 포장 라인에 직접 적재할 수 있도록 제어된 온도에서 용기를 전달합니다.

· PLC 통신 - 중앙 집중식 라인 제어를 위해 Modbus, Profibus 또는 Ethernet/IP 지원

3 수질관리

식품 안전과 장비 수명을 위해 저온살균 수조를 유지해야 합니다.

· 총 경도: 200ppm 이하(열교환기 및 용기 표면의 스케일 방지용)

· pH: 6.0~8.0(중성 범위는 부식 및 용기 상호작용을 최소화함)

· 잔류 염소: 0.5ppm 이하(스테인리스 스틸의 부식 방지)

우리는 수처리 권장 사항 가이드를 포함하고 패키지의 일부로 적절한 여과 및 화학 약품 투입 장비를 공급할 수 있습니다.

자주 묻는 질문(FAQ)

질문 1: 분무 터널 저온살균기에 비해 수욕식 저온살균기의 주요 장점은 무엇이며, 언제 다른 것을 선택해야 합니까?

A: 근본적인 차이점은 열 전달 메커니즘에 있습니다. 수조는 용기를 완전히 담그고 물과 360° 접촉을 제공하므로 다음과 같은 경우에 이상적입니다.

· 스프레이로 열 침투가 느리고 불균일한 고점도 제품(소스, 페이스트, 크림)

· 스프레이 시스템이 완전히 덮을 수 없는 크거나 이상한 모양의 용기(1.5L 이상의 유리병, 세라믹 그릇, 타원형 통)

· 라벨이 손상되기 쉬운 제품 - 고압 스프레이보다 라벨에 담그는 것이 더 부드럽습니다.

· 경수를 사용하는 식물 – 수조 시스템은 스프레이 노즐 스케일링의 영향을 받지 않습니다.

스프레이 터널은 일반적으로 공간이 제한되고 증기 소비를 최소화해야 하는 작고 균일한 용기(표준 음료수 병, 330mL 캔)가 있는 고속 라인에 선호됩니다. 수조는 더 많은 바닥 공간을 차지하고 열 관성이 높지만 균일성이 뛰어나고 유지 관리 비용이 낮습니다. Wanying에서는 제품이 분무 저온살균 QC에 지속적으로 실패하거나 최대 라인 속도보다 신뢰성과 단순성을 우선시하는 경우 수조 설계를 권장합니다.

Q2: 특히 유리병의 경우 담그는 동안 용기 파손을 어떻게 방지합니까?

답변: 수조 저온살균기의 유리 파손은 일반적으로 열충격, 기계적 충격 또는 내부 압력 상승의 세 가지 요인 중 하나로 인해 발생합니다. 우리는 각각을 다룹니다:

· 열충격 – 당사의 예열 수조는 급격한 팽창을 방지하기 위해 온도를 점진적으로(분당 2~4°C) 높입니다. 연속 수조 사이의 ΔT는 15°C를 초과하지 않습니다.

· 기계적 충격 - 수중 컨베이어는 실리콘 스트립으로 패딩된 부드러운 캐리어 바가 있는 모듈식 플라스틱 체인을 사용합니다. 또한 병을 중앙에 유지하고 병이 서로 부딪히는 것을 방지하는 측면 가이드도 포함되어 있습니다.

· 압력 형성 – 제품의 액상이 끓는 것을 방지하기 위해 유지 수조 온도를 제어합니다. 탄산음료의 경우 유지 온도를 낮추고 체류 시간을 늘립니다.

당사의 실적: 설치된 모든 수조 저온살균기의 평균 파손율은 0.3~0.5%로, 동일한 용기 유형의 스프레이 터널 성능과 비슷하거나 그 이상입니다.

Q3: Wanying은 이 장비에 대해 어떤 애프터 서비스 및 예비 부품 지원을 제공합니까?

A: Wanying은 전담 애프터 서비스 팀을 갖춘 풀 서비스 공급업체로 운영됩니다. 우리의 지원에는 다음이 포함됩니다:

· 시운전 및 교육 – 당사 엔지니어는 3~5일 동안 현장에 머물면서 설치를 완료하고 검증 테스트를 실행하며 운영자를 교육합니다. 우리는 포괄적인 매뉴얼, 비디오 가이드, 문제 해결 흐름도를 제공합니다.

· 원격 진단 지원 - 모든 기계에는 원격 액세스 기능이 탑재되어 있습니다. 귀하의 허가를 받아 당사 엔지니어는 PLC에 로그인하여 경보 기록을 확인하고, 매개변수를 조정하거나, 결함 찾기를 통해 팀을 안내할 수 있습니다. 응답시간 : 업무시간 중 2시간 이내, 업무시간 이후 8시간 이내.

· 예비 부품 재고 – 당사는 중국 공장에서 컨베이어 체인 세그먼트, 온도 센서, 펌프 씰 및 열 교환기 개스킷을 포함하여 중요한 마모 부품 재고를 유지하고 있습니다. 일반 부품은 24시간 이내에 배송됩니다. 7~10일 이내에 맞춤 제작 부품을 제작할 수 있습니다.

· 예방적 유지 보수 계약 – 최대 가동 시간을 원하는 고객을 위해 당사는 일정에 따라 포괄적인 검사, 교정 및 구성 요소 교체를 수행하는 연간 서비스 방문을 제공합니다. 이러한 계약에는 우선 기술 지원 및 예비 부품 가격 할인도 포함됩니다.

· 보증 범위 – 구조 프레임 및 욕조 라이너에 대해 24개월, 전기 및 기계 구성 요소에 대해 12개월. 우리는 간단한 청구 절차를 통해 우리의 기술을 뒷받침합니다.

Wanying이 저온살균 시장에서 차별화되는 이유

결론 - 까다로운 제품을 위한 실용적인 열 처리

Wanying Water Bath Pasteurizer는 까다로운 제품 유형 전반에 걸쳐 일관된 저온살균 결과가 필요한 식품 생산자에게 간단하고 안정적이며 매우 효과적인 솔루션을 제공합니다. 스프레이 대신 담금 방식을 사용함으로써 대체 시스템을 괴롭히는 노즐 막힘, 불균일한 적용 범위, 불충분한 열 침투 등 일반적인 실패 지점을 제거합니다. 견고한 구조, 유연한 열 프로파일링 및 에너지를 고려한 설계 덕분에 소스, 발효 제품, 통조림 제품 및 비표준 용기에 담긴 음료를 생산하는 중대형 작업에 신뢰할 수 있는 작업대가 됩니다. 수십 년간의 현장 경험, 투명한 검증에 대한 헌신, 글로벌 서비스 사고방식을 갖춘 Wanying은 열 처리에 대한 투자가 단순한 보증 이상의 가치로 보호되도록 보장합니다. 이는 엔지니어링 무결성과 대응적인 파트너십으로 뒷받침됩니다.
