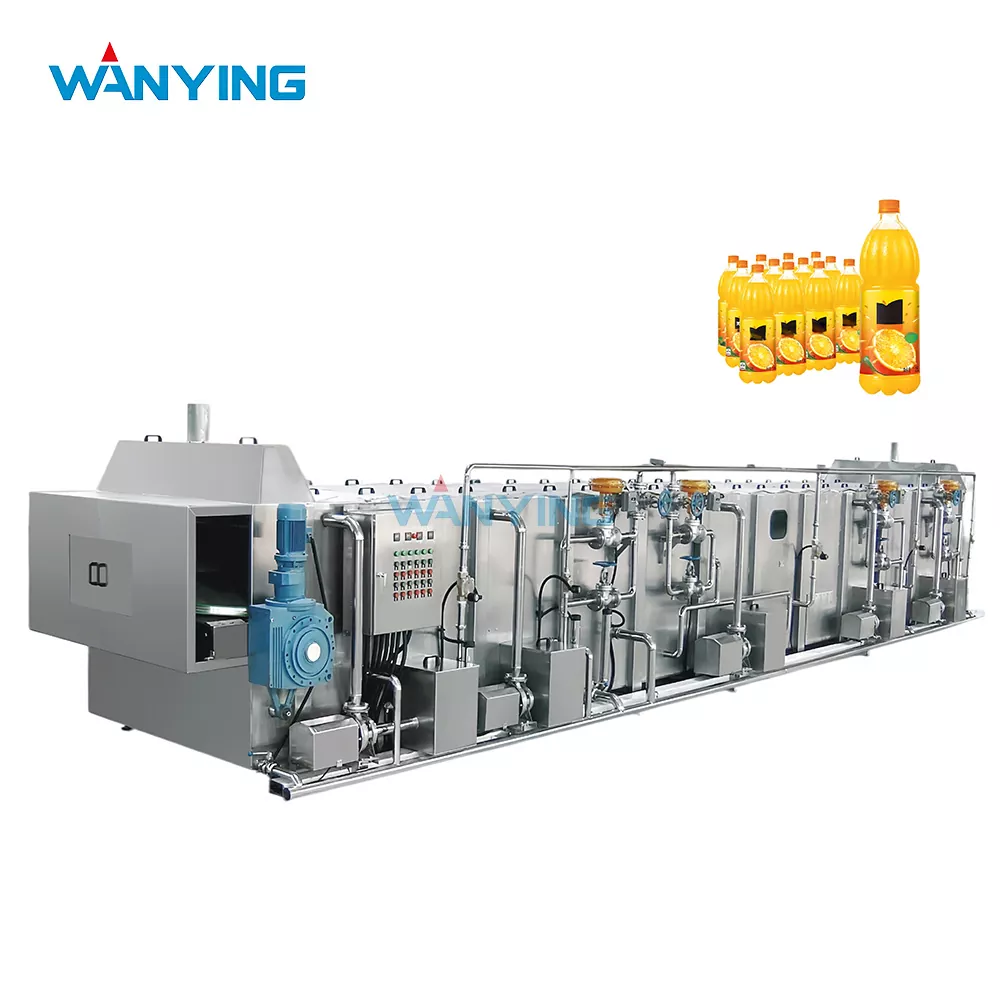

터널 저온살균기

모듈형 스프레이 바, 독립적인 온도 제어 구역, 식품 등급 위생 기준을 충족하는 스테인리스 스틸 구조로 설계된 이 기계는 유리병, PET, 캔 또는 스탠드업 파우치 등 모든 용기에 일관된 치사율(PU – 저온살균 장치)을 제공합니다. 열 손실을 줄이는 에너지 회수 시스템과 다양한 생산 리듬에 적응하는 가변 속도 컨베이어 베드를 갖춘 Wanying Tunnel Pasteurizer는 식품 안전, 운영 효율성 및 장기적인 신뢰성의 균형을 제공하여 중국의 경쟁적인 식품 가공 환경에서 신뢰할 수 있는 선택이 되었습니다.

제품 개요 - 부드러운 보존의 과학

1 터널 저온살균기란 무엇입니까?

터널 저온살균기는 충전 및 밀봉된 용기가 일련의 가열된 물 분사 구역과 냉각 구역을 통과하는 연속 컨베이어 기반 열처리 시스템입니다. 제품 온도는 목표 저온살균 수준(제품 pH 및 미생물 부하에 따라 일반적으로 72~95°C)까지 점진적으로 상승하고 지정된 체류 시간 동안 유지된 후 점차적으로 주변 온도로 냉각된 후 배출됩니다. 이 단계적 열 프로필은 유리 파손이나 밀봉 실패를 일으킬 수 있는 열 충격을 방지하는 동시에 각 용기의 중심부 온도가 필요한 치사율을 달성하도록 보장합니다.

Wanying의 설계에는 독립적으로 제어되는 스프레이 구역(일반적으로 5~8개 구역)이 통합되어 있으며 각 구역에는 전용 재순환 펌프, 열 교환기 및 온도 센서가 있습니다. 이 구역형 아키텍처를 통해 다양한 용기 재료 및 제품 점도의 특정 열 전달 특성과 일치하도록 열 곡선을 미세 조정할 수 있습니다.

2 왜 완닝을 선택하는가?

3 기술 사양(표준 모델 – 5존)

업계 리더들이 사양을 넘어서는 성능 저하를 선택하는 이유

1 수십 년간의 열처리 경험을 바탕으로 구축

터널 저온살균은 모든 경우에 적용되는 단일 공정이 아닙니다. 330mL 유리병에 담긴 투명한 사과 주스에 작용하는 열 역학은 500mL PET 용기에 담긴 점성 굴 소스 또는 세라믹 스타일 항아리에 담긴 고염 발효 두부 소금물에 필요한 열 역학과 근본적으로 다릅니다. Wanying의 엔지니어링 팀은 2010년부터 과일 주스, 유제품, 조미료 및 발효 식품 부문의 고객에게 서비스를 제공하면서 85개 이상의 저온살균기 설치에서 이러한 차이를 발견하고 해결했습니다.

이러한 깊이 있는 경험은 우리가 단순히 일반적인 온도 프로파일을 갖춘 표준 기계를 제공하는 것이 아니라는 것을 의미합니다. 대신 우리는 모든 프로젝트를 제품 특성화 단계로 시작하여 다음을 분석합니다.

· 제품의 pH, 점도, 가용성 고형분 함량

· 용기의 재질, 벽두께, 열전도율

· 생산 라인의 상류 충전 온도 및 하류 포장 요구 사항

· 시설의 가용 증기압력, 냉각수 온도, 바닥면적 제약

이 분석 후에만 구역 구성, 스프레이 노즐 레이아웃 및 컨베이어 속도 범위를 제안합니다. 이러한 컨설팅 접근 방식은 고객이 설치 후 비용이 많이 드는 시행착오 조정을 피하는 데 도움이 되었습니다. 이는 기성 장비의 일반적인 문제점입니다.

2 까다로운 식품 카테고리를 위한 전문 엔지니어링

우리 기술팀에는 다양한 제품 카테고리의 미생물학적 목표를 이해하는 식품 가공 엔지니어가 포함되어 있습니다. 예를 들어:

· 저산성 제품(우유, 두유, 귀리 음료) – Clostridium botulinum 포자를 5-log 감소시켜야 하며, 정확한 체류 시간과 함께 85~95°C의 중심 온도가 필요합니다. 당사의 터널 저온살균기는 이러한 치사율을 보장하기 위해 확장된 보관 구역과 중복 온도 센서를 갖추고 있습니다.

· 고산성 제품(과일 주스, 식초 기반 소스) – 과도하게 저온살균하면 조리된 맛이 발생할 수 있는 72~78°C에서 효모 및 곰팡이 비활성화를 목표로 합니다. 우리는 신선도를 유지하기 위해 급속 냉각으로 더 짧은 보관 섹션을 설계합니다.

· 소금물 제품(발효 두부, 절인 야채) – 부식 위험이 있고 열 전달 속도가 변경됩니다. 우리는 스프레이 부품에 이중 스테인리스 스틸을 지정하고 스프레이 액적 크기를 조정하여 염수층 전체에 균일한 열 분포를 보장합니다.

열 프로파일 외에도 당사는 실제 생산 문제를 해결합니다.

· 라벨 손상 방지 - 당사의 스프레이 노즐은 접착 또는 수축 슬리브 라벨에 직접적인 영향을 주지 않도록 각도가 지정되어 있습니다.

· 캡 변형 방지 - 내부 압력 상승을 방지하기 위해 첫 번째 예열 영역에서 스프레이 압력을 제한합니다.

· 물 얼룩 최소화 - 최종 헹굼 구역에서는 옵션 추가 기능으로 에어나이프 건조 기능이 있는 탈이온수를 사용합니다.

3 최고 수준의 부품 파트너십을 통해 뒷받침되는 엔지니어링

터널 저온살균기의 신뢰성은 제어, 감지 및 유체 처리 구성 요소의 품질에 크게 좌우됩니다. Wanying의 조달 정책은 수년간의 현장 사용을 통해 성능이 검증된 기존 글로벌 브랜드에 우선권을 부여합니다. 당사의 표준 사양에는 다음이 포함됩니다.

· Siemens PLC 및 HMI - 안정적인 논리 처리 및 직관적인 운영자 인터페이스용

· Omron 온도 센서 및 근접 스위치 - 정확하고 드리프트 없는 열 판독용

· Grundfos 재순환 펌프 – 지속적인 사용 신뢰성과 에너지 효율성으로 잘 알려져 있습니다.

· 판형 열교환기 – 알파라발 설계 표준에 따라 제작되었으며 부식성 응용 분야의 전체 용접 구조에 대한 옵션이 있습니다.

· 스프레이 노즐 – 내마모성 316L 스테인레스 스틸로 가공되었으며 최적의 스프레이 적용 범위를 유지하기 위해 영역별로 오리피스 크기가 선택되었습니다.

이 구성 요소 전략은 당사의 저온살균기가 수년간 연중무휴 작동 동안 교정 및 기계적 무결성을 유지하도록 보장합니다. 또한 이러한 브랜드는 글로벌 유통 네트워크를 보유하고 있기 때문에 고객은 교체 부품을 현지에서 조달할 수 있으므로 가동 중지 시간 위험과 단일 공급업체에 대한 의존도가 줄어듭니다.

4 엄격한 공장 및 현장 테스트를 통해 검증된 성능

저온살균 시스템에 대한 신뢰는 단지 인쇄된 사양이 아닌 입증 가능한 결과를 통해 얻어야 합니다. Wanying은 모든 터널 저온살균기에 대해 3단계 검증 프로토콜을 따릅니다.

1단계 – 공장 열 분포 테스트:

배송 전에 우리는 세 가지 높이(컨테이너의 하단, 중간, 상단)에 컨베이어 폭 전체에 걸쳐 16개의 열전대 프로브를 설치합니다. 기계는 물이 채워진 용기를 사용하여 정상 작동 속도로 작동하며 모든 구역에서 온도 변화를 기록합니다. 허용 기준: 모든 프로브 위치에서 설정점으로부터 최대 ±0.5°C 편차.

2단계 – 현장 세균학적 검증:

설치 후 품질 보증 팀과 협력하여 기계를 통해 실제 제품을 실행합니다. 우리는 컨베이어의 여러 위치에서 저온살균 전 및 저온살균 후 샘플을 채취하여 총 플레이트 수 및 특정 병원체 테스트를 위해 공인된 실험실로 보냅니다. 우리는 필요한 로그 감소 목표가 지속적으로 충족될 때까지 기계를 넘겨주지 않습니다.

3단계 – 장기 성능 모니터링:

우리는 각 기계에 구역 온도, 컨베이어 속도 및 펌프 압력을 30초마다 기록하는 데이터 로깅 시스템을 갖추고 있습니다. 이 데이터는 배치 추적을 위해 내보낼 수 있으며 서비스 엔지니어가 원격으로 액세스할 수도 있습니다. 서비스 엔지니어는 노즐 마모 또는 열 교환기 오염을 나타낼 수 있는 추세를 사전에 경고합니다.

이 검증 프레임워크는 고객에게 자체 규제 감사 및 고객 품질 인증에 필수적인 기계 성능에 대한 문서화된 증거를 제공합니다.

5 그 자체로 입증된 실적

우리 엔지니어링에 대한 가장 강력한 증언은 추가 장비를 위해 우리를 다시 찾는 고객에게서 나옵니다. 터널 저온살균기 주문의 40% 이상이 기존 고객이 라인을 확장하거나 다른 브랜드의 구형 기계를 교체한 것입니다. 이러한 반복 고객은 세 가지 일관된 주제를 인용합니다.

· 일관된 제품 품질 - 배치 간 맛, 색상 및 유통 기한의 차이가 크게 감소되었습니다.

· 낮은 운영 비용 - 당사의 열 회수 시스템은 일반적으로 증기 소비를 18~22%까지 줄이며 내구성이 뛰어난 스프레이 노즐은 18~24개월마다 교체하면 됩니다(경쟁사의 경우 6~12개월에 비해).

· 신뢰할 수 있는 애프터 서비스 지원 – 당사 엔지니어는 업무 시간 중 2시간 이내에 원격 진단 요청에 응답하고 신속한 배송을 위해 후베이 공장에서 중요 예비 부품의 전략적 재고를 유지합니다.

우리는 또한 우리의 기술적 기여에 대한 광범위한 업계의 인식을 반영하여 중국 식품 가공 협회에서 발표한 업계 사례 연구에 우리의 저온살균기 설치 중 일부가 소개된 것을 자랑스럽게 생각합니다.

핵심 구성 요소 및 품질 보증

1 정밀 스프레이 시스템

터널 저온살균기의 핵심은 스프레이 유통 네트워크입니다. Wanying은 엇갈린 중첩 패턴으로 배열된 원추형 나선형 노즐을 사용하여 컨베이어 폭 전체에 걸쳐 100% 적용 범위를 달성합니다. 노즐은 내마모성 스테인리스 스틸로 만들어졌으며 청소나 교체를 위해 쉽게 제거할 수 있습니다.

각 영역에는 다음이 포함됩니다.

· 독립 재순환 펌프(Grundfos 또는 동급)

· 정밀한 온도 조절을 위한 판형 열교환기(Alfa Laval 또는 국내 고급)

· 정지된 제품의 과열을 방지하기 위해 기계 정지시 열리는 오토드레인 밸브

· 구역당 스프레이 볼륨을 모니터링하여 작업자에게 잠재적인 막힘을 경고하는 유량계

2 컨베이어 시스템

컨베이어는 다음과 같이 구성됩니다.

· 강화 플라스틱 모듈형 벨트(또는 더 무거운 컨테이너를 위한 스테인레스 스틸 와이어 메쉬)

· 병이 기울어지는 것을 방지하는 저마찰 가이드 레일

· 정확한 속도 제어를 위해 백래시 방지 설계를 갖춘 포지티브 드라이브 스프로킷

· 복귀 시 벨트 세척 스프레이를 뿌려 밑면을 깨끗하게 유지합니다.

3 제어 및 모니터링

7인치 HMI를 갖춘 Siemens PLC는 다음을 제공합니다.

· 각 구역의 설정값 및 실제 온도를 실시간으로 표시

· 품질 감사를 위한 과거 추세 그래프

· 진단 문제 해결 가이드가 포함된 알람 로그

· 최대 30개 제품에 대한 비밀번호로 보호된 레시피 관리

선택적 업그레이드에는 다음이 포함됩니다.

· 배치 보고서용 열전사 프린터

· 서비스 엔지니어가 진단을 수행할 수 있도록 4G 모뎀을 통한 원격 액세스

· 교대근무당 증기 및 전기 소비를 추적하는 에너지 모니터링 모듈

운영상의 이점 – 단순한 저온살균을 넘어서는 것

1 지능형 설계를 통한 에너지 효율성

Wanying 터널 저온살균기는 냉각 영역에서 폐열을 회수하고 역류 물 순환 시스템을 사용하여 이를 예열 영역으로 리디렉션합니다. 이는 기존 설계에 비해 새로운 증기 수요를 18~22% 줄입니다. 또한 분무수는 지속적으로 여과 및 재사용되어 물 소비량을 약 40% 절감합니다.

2 제품 손실 감소

부드러운 취급 기능은 다음과 같습니다.

· 병 충돌을 방지하기 위해 업스트림 필러와의 인피드 동기화

· 제품 움직임에 맞는 점진적인 가속 구역

· 응축수를 포착하여 시스템으로 반환하는 각 구역 아래의 드립 트레이로 용기에 물 얼룩이 생기는 것을 방지합니다.

3 단순화된 유지 관리

유지 관리 친화적인 기능:

· 각 구역에 뷰포트가 있는 힌지형 출입문

· 청소를 위한 퀵 릴리스 노즐 연결

· CIP(Clean-in-Place) 작업을 용이하게 하기 위해 중앙 배수 포트가 있는 경사진 탱크 바닥

· 기계 외부까지 확장된 그리스 피팅이 있는 베어링 하우징

실제 사용 사례 – 다양한 애플리케이션

활용 사례 2 – 광동의 간장 및 식초 공장 이 조미료 제조업체는 500mL 유리병에 진간장과 숙성식초를 생산합니다. 이전의 저온살균 방법에는 온도 조절이 일관되지 않은 온수 욕조 탱크가 포함되어 있어 맛이 다양하고 가끔 병이 폭발하는 경우가 있었습니다.

해결 방법:

· 6존 터널살균기 설치(예열 55°C → 65°C → 78°C → 82°C → 75°C → 45°C)

· 총 체류 시간 18분에 대해 구성된 컨베이어 속도

· 공정수의 산성도를 모니터링하기 위해 pH 센서를 추가했습니다(식초는 표준 노즐을 부식시킬 수 있습니다. 우리는 내산성 316L 스테인리스 스틸을 사용했습니다).

결과:

· 맛 일관성 점수(관능 패널 기준)가 100점 만점에 75점에서 91점으로 향상되었습니다.

· 병 폭발사고 : 6개월간 0건

· 바닥 공간을 추가하지 않고도 교대당 생산 능력이 8,000병에서 15,000병으로 증가했습니다.

· 기계는 기존 라벨러 및 잉크젯 프린터와 완전히 통합되어 원활한 라인을 생성했습니다.

사용 사례 3 – 하이난의 코코넛 물 및 식물 기반 음료 회사 순수 코코넛 물과 귀리 우유 생산업체는 요리되거나 제품의 신선한 맛을 바꾸지 않는 저온살균이 필요했습니다. 그들은 UHT 시스템을 시도했지만 섬세한 코코넛 수분 단백질에 비해 너무 공격적이라는 것을 알았습니다.

해결 방법:

· 더 평평한 온도 곡선을 갖춘 맞춤 설계된 8구역 저온살균기:

o 예열 1: 42°C, 예열 2: 52°C, 예열 3: 62°C, 유지: 72°C(연장), 냉각 1: 60°C, 냉각 2: 48°C, 냉각 3: 35°C, 최종 헹굼: 25°C

· 탈산소 스프레이 워터를 사용하여 향료 화합물의 산화 분해를 줄였습니다.

· 헤드스페이스 모니터링 시스템에 산소 센서 설치

결과:

· 총 플레이트 수가 >1,000 CFU/mL에서 <10 CFU/mL로 감소(수출 기준 충족)

· 방부제 없이 제품 유효 기간이 90일에서 180일로 연장되었습니다.

· 고객은 이제 각 배치에 대한 전체 추적성 보고서를 통해 동남아시아 및 중동 시장으로 수출하고 있습니다.

· 14개월 만에 투자수익률 달성

사용 사례 4 – 쓰촨성의 발효 두부(두부) 소금물 가공업체 소금물로 채워진 유리병에 포장된 발효 두부는 독특한 문제를 제시했습니다. 소금물은 높은 염분 함량(8~12%)과 낮은 pH(4.2~4.5)를 갖고 있어 표준 스테인리스 스틸을 부식시키고 열 전달 속도에 영향을 미칩니다.

해결 방법:

· 내식성을 위한 슈퍼 듀플렉스 스테인레스 스틸(2205) 스프레이 바 및 열교환기

· 예열 구역을 확장하여 염수 온도를 점진적으로 높여 두부 커드에서 지방이 분리되는 것을 방지합니다.

· 더 낮은 저온살균 온도(76°C)와 더 긴 체류 시간(25분)으로 특징적인 부드러운 질감을 보존합니다.

결과:

· 18개월 이후 스프레이 시스템에서 부식이 관찰되지 않음(이전에는 6개월마다 노즐 교체)

· 품질관리팀에서 질감 유지력이 "우수"로 평가됨

· 향상된 CIP 설계로 인해 청소를 위한 가동 중지 시간이 주당 4시간에서 주당 1.5시간으로 단축되었습니다.

자주 묻는 질문(FAQ)

Q1: Wanying 터널 저온살균기는 어떻게 대대적인 재구성 없이 다양한 용기 크기와 재료를 처리합니까?

답변: 당사의 터널 저온살균기는 다양한 용기 높이(50~350mm)와 직경(30~150mm)을 수용할 수 있도록 조정 가능한 가이드 레일과 모듈식 스프레이 바 간격으로 설계되었습니다. 물질적 차이의 경우:

· 유리병 – 스프레이 압력을 줄이고 예열 구역을 확장하여 열충격을 방지합니다.

· PET 병 – 병 변형을 방지하기 위해 수온을 85°C 미만으로 제한하고 더 낮은 스프레이 압력을 사용합니다.

· 캔 – 열 침투를 보장하기 위해 스프레이 압력을 높이고 더 높은 유속을 사용합니다.

· 파우치 – 지지 플랫폼을 추가하고 컨베이어 속도를 줄여 이동을 방지합니다.

컨테이너 제품군 간 전환은 약 30~45분 정도 소요되며 HMI 레시피 시스템에 따라 진행됩니다. 빈번한 형식 변경을 위해 옵션으로 제공되는 퀵 릴리스 노즐 플레이트와 가이드 레일 클램프로 전환 시간을 20분 미만으로 단축할 수 있습니다.

Q2: 배치 저온살균에 비해 Wanying 터널 저온살균기의 일반적인 투자 회수 기간은 얼마나 됩니까?

A: 대부분의 중간 규모 생산업체(교대당 8,000~20,000병)의 경우 투자 회수 기간은 다음 네 가지 요인에 따라 12~24개월입니다.

· 인건비 절감 – 연속 터널에는 작업자 1명이 필요하지만 배치 시스템의 경우 작업자 3~4명이 필요합니다.

· 에너지 절감 - 역류 열 회수로 증기 비용이 18~22% 절약됩니다.

· 제품 수율 향상 – 파손, 부패 및 재작업을 줄여 생산량을 2~5% 절약할 수 있습니다.

· 바닥 공간 효율성 – 우리 터널은 여러 탱크가 있는 배치 저온살균실 면적의 약 절반을 차지합니다.

견적 단계에서 실제 생산 수치와 현지 유틸리티 비용을 사용하여 맞춤형 ROI 계산기를 제공합니다.

Q3: 구매 후 어떤 종류의 교육과 기술 지원을 받을 수 있나요?

A: 우리는 중국 본사의 직접 공급업체로서 포괄적인 지원 패키지를 제공합니다.

· 전체 열 분배 검증을 포함하여 수석 프로세스 엔지니어가 주도하는 현장 설치 및 시운전(3~5일).

· 일일 시동/정지, CIP 절차, 일반적인 경보 문제 해결 및 비상 정지 프로토콜을 다루는 운영자 및 유지 관리 교육(2일).

· 원격 모니터링 – 우리는 모든 기계에 4G 지원 게이트웨이를 장착하여 우리 팀이 소프트웨어 업데이트 및 진단을 위해 (귀하의 허락 하에) 로그인할 수 있도록 합니다.

· 모든 기계에는 처음 12개월 동안 사용할 수 있는 예비 노즐, 씰, 센서 및 구동 벨트가 포함된 예비 부품 키트가 포함되어 있습니다.

· 연간 서비스 방문 – 당사 엔지니어는 귀하의 생산 요구 사항이 발전함에 따라 업그레이드를 검사, 교정 및 권장할 수 있습니다.

모든 교육 자료는 영어와 중국어로 제공되며, 기계 패널의 QR 코드를 통해 비디오 가이드에 액세스할 수 있습니다.

7. Wanying을 저온살균 파트너로 선택하는 이유는 무엇입니까?

결론 – 현대 식품 산업을 위한 정밀 저온살균

Wanying Tunnel Pasteurizer는 단순한 열처리 기계 그 이상을 의미합니다. 이는 운영 비용을 최적화하는 동시에 제품의 안전, 감각 품질 및 유통기한을 보호하는 공정 보증 시스템입니다. 정확한 구역별 온도 제어, 에너지 절약형 열 회수, 견고한 위생 구조를 결합하여 액체 식품 생산자의 다양한 요구 사항에 맞는 저온살균 솔루션을 제공합니다.

모든 설치에서 얻은 현장 데이터를 기반으로 지속적인 개선에 대한 당사의 노력은 각 세대의 터널 저온살균기에 열 공학 및 자동화 분야의 최신 발전 사항이 통합되도록 보장합니다. 단일 교대 장인 작업을 운영하든, 연중무휴 24시간 산업 시설을 운영하든, Wanying은 제품을 안전하게 유지하고 생산을 원활하게 운영할 수 있도록 전문 지식, 서비스 및 신뢰성을 제공합니다.
